unit:in | ||||||||||||

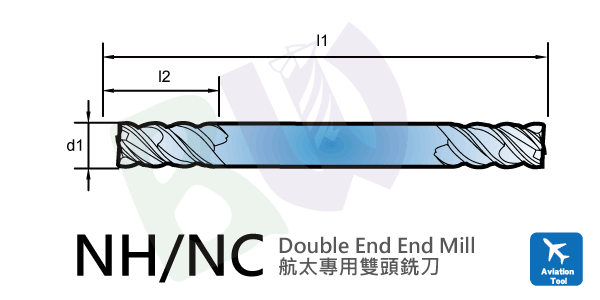

45° 4 Flute HSS Double End End Mill(No Key Slot) | ||||||||||||
Order Code | Φd1 | Φd2 | l2 | l1 | ||||||||
4NHT1250019-45 | 0.1250 | 0.1874 | 0.1900 | 2.3200 | ||||||||
4NHT1250038-45 | 0.1250 | 0.1874 | 0.3800 | 2.6900 | ||||||||
4NHT1250050-45 | 0.1250 | 0.1874 | 0.5000 | 2.9400 | ||||||||
4NHT1250075-45 | 0.1250 | 0.1874 | 0.7500 | 3.4400 | ||||||||
4NHT1406022-45 | 0.1406 | 0.3749 | 0.2200 | 2.3100 | ||||||||
4NHT1406038-45 | 0.1406 | 0.3749 | 0.3800 | 2.6300 | ||||||||
4NHT1406050-45 | 0.1406 | 0.3749 | 0.5000 | 2.8800 | ||||||||
4NHT1406075-45 | 0.1406 | 0.3749 | 0.7500 | 3.3800 | ||||||||
4NHT1562023-45 | 0.1562 | 0.3749 | 0.2300 | 2.3600 | ||||||||
4NHT1562050-45 | 0.1562 | 0.3749 | 0.5000 | 2.8800 | ||||||||
4NHT1562075-45 | 0.1562 | 0.3749 | 0.7500 | 3.3800 | ||||||||
4NHT1718025-45 | 0.1718 | 0.3749 | 0.2500 | 2.3800 | ||||||||
4NHT1718050-45 | 0.1718 | 0.3749 | 0.5000 | 2.8800 | ||||||||
4NHT1718075-45 | 0.1718 | 0.3749 | 0.7500 | 3.3800 | ||||||||
4NHT1875038-45 | 0.1875 | 0.3749 | 0.3800 | 2.6300 | ||||||||
4NHT1875050-45 | 0.1875 | 0.3749 | 0.5000 | 2.8800 | ||||||||
4NHT1875075-45 | 0.1875 | 0.3749 | 0.7500 | 3.3800 | ||||||||
4NHT1875100-45 | 0.1875 | 0.3749 | 1.0000 | 3.8800 | ||||||||
4NHT2187036-45 | 0.2187 | 0.3749 | 0.3600 | 2.6100 | ||||||||
4NHT2187050-45 | 0.2187 | 0.3749 | 0.5000 | 2.8800 | ||||||||
4NHT2187075-45 | 0.2187 | 0.3749 | 0.7500 | 3.3800 | ||||||||
4NHT2187100-45 | 0.2187 | 0.3749 | 1.0000 | 3.8800 | ||||||||
4NHT3125050-45 | 0.3125 | 0.3749 | 0.5000 | 2.7500 | ||||||||
4NHT3125075-45 | 0.3125 | 0.3749 | 0.7500 | 3.2500 | ||||||||
4NHT3125100-45 | 0.3125 | 0.3749 | 1.0000 | 3.7500 | ||||||||
4NHT3125125-45 | 0.3125 | 0.3749 | 1.2500 | 4.2500 | ||||||||
4NHT3125150-45 | 0.3125 | 0.3749 | 1.5000 | 4.7500 | ||||||||
4NHT3125175-45 | 0.3125 | 0.3749 | 1.7500 | 5.2500 | ||||||||
4NHT3125200-45 | 0.3125 | 0.3749 | 2.0000 | 5.7500 | ||||||||
4NHT3125225-45 | 0.3125 | 0.3749 | 2.2500 | 6.2500 | ||||||||
4NHT3750050-45 | 0.3750 | 0.3749 | 0.5000 | 2.7500 | ||||||||
4NHT3750075-45 | 0.3750 | 0.3749 | 0.7500 | 3.2500 | ||||||||
4NHT3750100-45 | 0.3750 | 0.3749 | 1.0000 | 3.7500 | ||||||||
4NHT3750125-45 | 0.3750 | 0.3749 | 1.2500 | 4.2500 | ||||||||
4NHT3750150-45 | 0.3750 | 0.3749 | 1.5000 | 4.7500 | ||||||||
4NHT3750175-45 | 0.3750 | 0.3749 | 1.7500 | 5.2500 | ||||||||
4NHT3750200-45 | 0.3750 | 0.3749 | 2.0000 | 5.7500 | ||||||||
4NHT3750225-45 | 0.3750 | 0.3749 | 2.2500 | 6.2500 | ||||||||
4NHT3750250-45 | 0.3750 | 0.3749 | 2.5000 | 6.7500 | ||||||||
4NHT3750275-45 | 0.3750 | 0.3749 | 2.7500 | 7.2500 | ||||||||
4NHT3750300-45 | 0.3750 | 0.3749 | 3.0000 | 7.7500 | ||||||||
4NHT4375050-45 | 0.4375 | 0.4998 | 0.5000 | 3.0000 | ||||||||
4NHT4375075-45 | 0.4375 | 0.4998 | 0.7500 | 3.5000 | ||||||||
4NHT4375100-45 | 0.4375 | 0.4998 | 1.0000 | 4.0000 | ||||||||
4NHT4375125-45 | 0.4375 | 0.4998 | 1.2500 | 4.5000 | ||||||||
4NHT4375150-45 | 0.4375 | 0.4998 | 1.5000 | 5.0000 | ||||||||
4NHT4375175-45 | 0.4375 | 0.4998 | 1.7500 | 5.5000 | ||||||||
4NHT4375200-45 | 0.4375 | 0.4998 | 2.0000 | 6.0000 | ||||||||
4NHT4375225-45 | 0.4375 | 0.4998 | 2.2500 | 6.5000 | ||||||||
4NHT4375250-45 | 0.4375 | 0.4998 | 2.5000 | 7.0000 | ||||||||
4NHT4375275-45 | 0.4375 | 0.4998 | 2.7500 | 7.5000 | ||||||||
4NHT4375300-45 | 0.4375 | 0.4998 | 3.0000 | 8.0000 | ||||||||
4NHT4375325-45 | 0.4375 | 0.4998 | 3.2500 | 8.5000 | ||||||||
4NHT4375350-45 | 0.4375 | 0.4998 | 3.5000 | 9.0000 | ||||||||
4NHT5000050-45 | 0.5000 | 0.4998 | 0.5000 | 3.0000 | ||||||||
4NHT5000075-45 | 0.5000 | 0.4998 | 0.7500 | 3.5000 | ||||||||
4NHT5000100-45 | 0.5000 | 0.4998 | 1.0000 | 4.0000 | ||||||||
4NHT5000125-45 | 0.5000 | 0.4998 | 1.2500 | 4.5000 | ||||||||
4NHT5000150-45 | 0.5000 | 0.4998 | 1.5000 | 5.2500 | ||||||||
4NHT5000175-45 | 0.5000 | 0.4998 | 1.7500 | 5.7500 | ||||||||
4NHT5000200-45 | 0.5000 | 0.4998 | 2.0000 | 6.2500 | ||||||||
4NHT5000225-45 | 0.5000 | 0.4998 | 2.2500 | 6.7500 | ||||||||
4NHT5000250-45 | 0.5000 | 0.4998 | 2.5000 | 7.2500 | ||||||||
4NHT5000275-45 | 0.5000 | 0.4998 | 2.7500 | 7.7500 | ||||||||
4NHT5000300-45 | 0.5000 | 0.4998 | 3.0000 | 8.2500 | ||||||||
4NHT5000325-45 | 0.5000 | 0.4998 | 3.2500 | 8.7500 | ||||||||
4NHT5000350-45 | 0.5000 | 0.4998 | 3.5000 | 9.2500 | ||||||||
4NHT5000375-45 | 0.5000 | 0.4998 | 3.7500 | 9.7500 | ||||||||
4NHT6250075-45 | 0.6250 | 0.6248 | 0.7500 | 3.6300 | ||||||||
4NHT6250100-45 | 0.6250 | 0.6248 | 1.0000 | 4.1300 | ||||||||
4NHT6250125-45 | 0.6250 | 0.6248 | 1.2500 | 4.6300 | ||||||||
4NHT6250150-45 | 0.6250 | 0.6248 | 1.5000 | 5.1300 | ||||||||
4NHT6250175-45 | 0.6250 | 0.6248 | 1.7500 | 5.6300 | ||||||||
4NHT6250200-45 | 0.6250 | 0.6248 | 2.0000 | 6.1300 | ||||||||
4NHT6250225-45 | 0.6250 | 0.6248 | 2.2500 | 6.6300 | ||||||||
4NHT6250250-45 | 0.6250 | 0.6248 | 2.5000 | 7.1300 | ||||||||
4NHT6250275-45 | 0.6250 | 0.6248 | 2.7500 | 7.6300 | ||||||||
4NHT6250300-45 | 0.6250 | 0.6248 | 3.0000 | 8.1300 | ||||||||
4NHT6250325-45 | 0.6250 | 0.6248 | 3.2500 | 8.6300 | ||||||||
4NHT6250350-45 | 0.6250 | 0.6248 | 3.5000 | 9.1300 | ||||||||
4NHT6250375-45 | 0.6250 | 0.6248 | 3.7500 | 9.6300 | ||||||||
4NHT6250400-45 | 0.6250 | 0.6248 | 4.0000 | 10.1300 | ||||||||
4NHT6250425-45 | 0.6250 | 0.6248 | 4.2500 | 7.6300 | ||||||||
4NHT6250450-45 | 0.6250 | 0.6248 | 4.5000 | 11.1300 | ||||||||
4NHT6250475-45 | 0.6250 | 0.6248 | 4.7500 | 11.6300 | ||||||||
4NHT7500075-45 | 0.7500 | 0.7498 | 0.7500 | 3.7500 | ||||||||
4NHT7500100-45 | 0.7500 | 0.7498 | 1.0000 | 4.2500 | ||||||||
4NHT7500125-45 | 0.7500 | 0.7498 | 1.2500 | 4.7500 | ||||||||
4NHT7500150-45 | 0.7500 | 0.7498 | 1.5000 | 5.2500 | ||||||||
4NHT7500175-45 | 0.7500 | 0.7498 | 1.7500 | 5.7500 | ||||||||
4NHT7500200-45 | 0.7500 | 0.7498 | 2.0000 | 6.2500 | ||||||||
4NHT7500225-45 | 0.7500 | 0.7498 | 2.2500 | 6.7500 | ||||||||
4NHT7500250-45 | 0.7500 | 0.7498 | 2.5000 | 7.2500 | ||||||||
4NHT7500275-45 | 0.7500 | 0.7498 | 2.7500 | 7.7500 | ||||||||
4NHT7500300-45 | 0.7500 | 0.7498 | 3.0000 | 8.2500 | ||||||||
4NHT7500325-45 | 0.7500 | 0.7498 | 3.2500 | 8.7500 | ||||||||
4NHT7500350-45 | 0.7500 | 0.7498 | 3.5000 | 9.2500 | ||||||||
4NHT7500375-45 | 0.7500 | 0.7498 | 3.7500 | 9.7500 | ||||||||
4NHT7500400-45 | 0.7500 | 0.7498 | 4.0000 | 10.2500 | ||||||||
4NHT7500425-45 | 0.7500 | 0.7498 | 4.2500 | 10.7500 | ||||||||
4NHT7500450-45 | 0.7500 | 0.7498 | 4.5000 | 11.2500 | ||||||||
4NHT7500475-45 | 0.7500 | 0.7498 | 4.7500 | 11.7500 | ||||||||
4NHT7500500-45 | 0.7500 | 0.7498 | 5.0000 | 12.2500 | ||||||||
4NHT7500525-45 | 0.7500 | 0.7498 | 5.2500 | 12.7500 | ||||||||
4NHT7500550-45 | 0.7500 | 0.7498 | 5.5000 | 13.2500 | ||||||||
4NHT8750100-45 | 0.8750 | 0.8748 | 1.0000 | 4.2500 | ||||||||
4NHT8750125-45 | 0.8750 | 0.8748 | 1.2500 | 4.7500 | ||||||||
4NHT8750150-45 | 0.8750 | 0.8748 | 1.5000 | 5.2500 | ||||||||
4NHT8750175-45 | 0.8750 | 0.8748 | 1.7500 | 5.7500 | ||||||||
4NHT8750200-45 | 0.8750 | 0.8748 | 2.0000 | 6.2500 | ||||||||
4NHT8750225-45 | 0.8750 | 0.8748 | 2.2500 | 6.7500 | ||||||||
4NHT8750250-45 | 0.8750 | 0.8748 | 2.5000 | 7.2500 | ||||||||
4NHT8750275-45 | 0.8750 | 0.8748 | 2.7500 | 7.7500 | ||||||||
4NHT8750300-45 | 0.8750 | 0.8748 | 3.0000 | 8.2500 | ||||||||
4NHT8750325-45 | 0.8750 | 0.8748 | 3.2500 | 8.7500 | ||||||||
4NHT8750350-45 | 0.8750 | 0.8748 | 3.5000 | 9.2500 | ||||||||
4NHT8750375-45 | 0.8750 | 0.8748 | 3.7500 | 9.7500 | ||||||||
4NHT8750400-45 | 0.8750 | 0.8748 | 4.0000 | 10.2500 | ||||||||
4NHT8750425-45 | 0.8750 | 0.8748 | 4.2500 | 10.7500 | ||||||||
4NHT8750450-45 | 0.8750 | 0.8748 | 4.5000 | 11.2500 | ||||||||
4NHT8750475-45 | 0.8750 | 0.8748 | 4.7500 | 11.7500 | ||||||||
4NHT8750500-45 | 0.8750 | 0.8748 | 5.0000 | 12.2500 | ||||||||
4NHT8750525-45 | 0.8750 | 0.8748 | 5.2500 | 12.7500 | ||||||||
4NHT8750550-45 | 0.8750 | 0.8748 | 5.5000 | 13.2500 | ||||||||
4NHT8750575-45 | 0.8750 | 0.8748 | 5.7500 | 13.7500 | ||||||||
4NHT8750600-45 | 0.8750 | 0.8748 | 6.0000 | 14.2500 | ||||||||
4NHT8750625-45 | 0.8750 | 0.8748 | 6.2500 | 14.7500 | ||||||||
4NHT8750650-45 | 0.8750 | 0.8748 | 6.5000 | 15.2500 | ||||||||
4NHT8750675-45 | 0.8750 | 0.8748 | 6.7500 | 15.7500 | ||||||||
4NHT8750700-45 | 0.8750 | 0.8748 | 7.0000 | 16.2500 | ||||||||
4NHT10000100-45 | 1.0000 | 0.9998 | 1.0000 | 4.5000 | ||||||||
4NHT10000125-45 | 1.0000 | 0.9998 | 1.2500 | 5.0000 | ||||||||
4NHT10000150-45 | 1.0000 | 0.9998 | 1.5000 | 5.5000 | ||||||||
4NHT10000175-45 | 1.0000 | 0.9998 | 1.7500 | 6.0000 | ||||||||
4NHT10000200-45 | 1.0000 | 0.9998 | 2.0000 | 6.5000 | ||||||||
4NHT10000225-45 | 1.0000 | 0.9998 | 2.2500 | 7.0000 | ||||||||
4NHT10000250-45 | 1.0000 | 0.9998 | 2.5000 | 7.5000 | ||||||||
4NHT10000275-45 | 1.0000 | 0.9998 | 2.7500 | 8.0000 | ||||||||
4NHT10000300-45 | 1.0000 | 0.9998 | 3.0000 | 8.5000 | ||||||||
4NHT10000325-45 | 1.0000 | 0.9998 | 3.2500 | 9.0000 | ||||||||
4NHT10000350-45 | 1.0000 | 0.9998 | 3.5000 | 9.5000 | ||||||||
4NHT10000375-45 | 1.0000 | 0.9998 | 3.7500 | 10.0000 | ||||||||
4NHT10000400-45 | 1.0000 | 0.9998 | 4.0000 | 10.5000 | ||||||||
4NHT10000425-45 | 1.0000 | 0.9998 | 4.2500 | 11.0000 | ||||||||
4NHT10000450-45 | 1.0000 | 0.9998 | 4.5000 | 11.5000 | ||||||||
4NHT10000475-45 | 1.0000 | 0.9998 | 4.7500 | 12.0000 | ||||||||
4NHT10000500-45 | 1.0000 | 0.9998 | 5.0000 | 12.5000 | ||||||||
4NHT10000525-45 | 1.0000 | 0.9998 | 5.2500 | 13.0000 | ||||||||
4NHT10000550-45 | 1.0000 | 0.9998 | 5.5000 | 13.5000 | ||||||||
4NHT10000575-45 | 1.0000 | 0.9998 | 5.7500 | 14.0000 | ||||||||
4NHT10000600-45 | 1.0000 | 0.9998 | 6.0000 | 14.5000 | ||||||||
4NHT10000625-45 | 1.0000 | 0.9998 | 6.2500 | 15.0000 | ||||||||
4NHT10000650-45 | 1.0000 | 0.9998 | 6.5000 | 15.5000 | ||||||||
4NHT10000675-45 | 1.0000 | 0.9998 | 6.7500 | 16.0000 | ||||||||
4NHT10000700-45 | 1.0000 | 0.9998 | 7.0000 | 16.5000 | ||||||||
4NHT10000725-45 | 1.0000 | 0.9998 | 7.2500 | 17.0000 | ||||||||
4NHT10000750-45 | 1.0000 | 0.9998 | 7.5000 | 17.5000 | ||||||||
4NHT10000775-45 | 1.0000 | 0.9998 | 7.7500 | 18.0000 | ||||||||
4NHT10000800-45 | 1.0000 | 0.9998 | 8.0000 | 18.5000 |
