高速钢(High Speed Steels)

  • 生产制造方法：通常采用电炉生产，近来曾采用粉末冶金方法生产高速钢，使碳化物呈极细小的颗粒均匀地分布在基体上，提高了使用寿命。
  • 用途：用於制造各种切削刀具..刀丶钻头丶滚刀丶机用锯条及要求高的模具等。

又名风钢或锋钢，意思是淬火时即使在空气中冷却也能硬化，并且很锋利..一种成分复杂的合金钢，含有钨丶钼丶铬丶钒丶钴等碳化物形成元素..元素总量达10～25%左右..高速切削产生高热情况下(约500°C)仍能保持高的硬度，HRC能在60以上..是高速钢最主要的特性——红硬性..素工具钢经淬火和低温回火後，在室温下虽有很高的硬度，但当温度高於200°C时，硬度便急剧下降，在500°C硬度已降到与退火状态相似的程度，完全丧失了切削金属的能力，这就限制了碳素工具钢制作切削工具用..速钢由於红硬性好，弥补了碳素工具钢的致命缺点，可以用来制造切削工具。

高速钢材质表

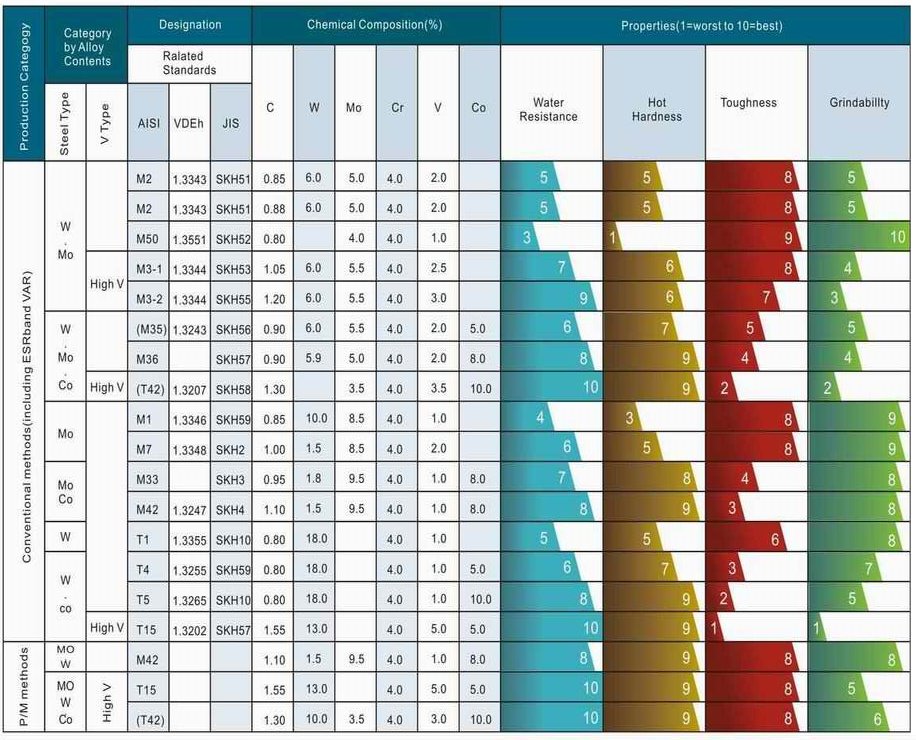

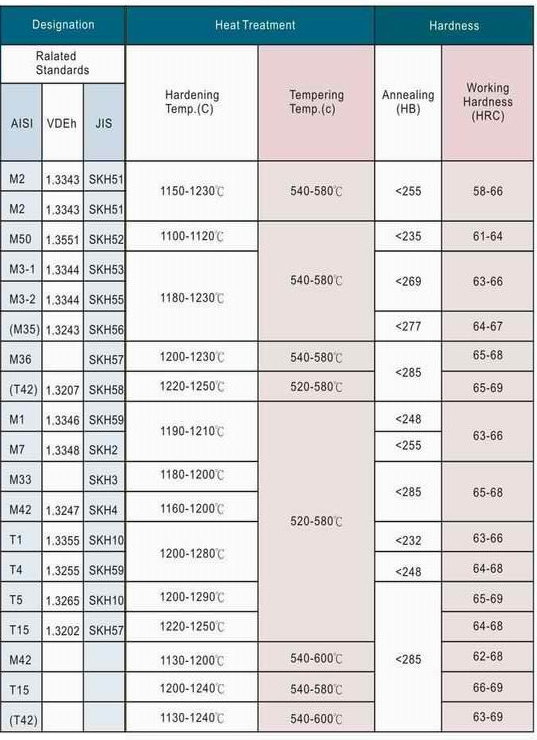

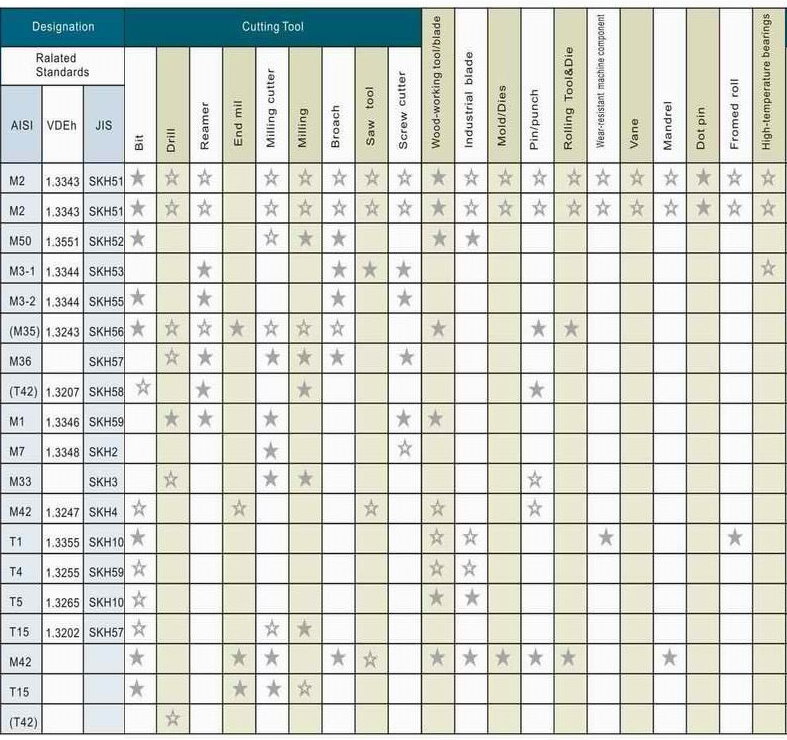

高速钢材质表1 高速钢材质表2 高速钢材质表3

高速钢的热处理工艺较为复杂，必须经过退火丶淬火丶回火等一系列过程..的目的是消除应力，降低硬度，使显微组织均匀，便於淬火..温度一般为860～880°C..时由於它的导热性差一般分两阶段进行..800～850°C预热(以免引起大的热应力)，然後迅速加 热到淬火温度1190～1290°C（不同牌号实际使用时温度有区别），後油冷或空冷或充气体冷却..均采用盐炉加热，现真空炉使用也相当广泛..後因内部组织还保留一部分(约30%)残馀奥氏体没有转变成马氏体，影响了高速钢的性能..残馀奥氏体转变，进一步提高硬度和耐磨性，一般要进行2～3次回火，回火温度560°C，每次保温1小时。

最新消息
