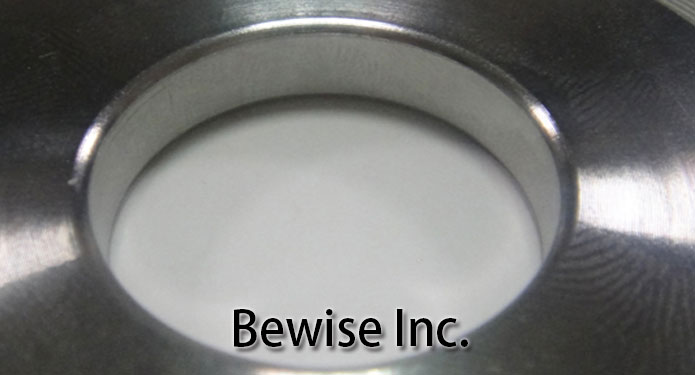

孔加工精度

孔加工精度

铰孔和钻孔丶扩孔一样都是由刀具本身的尺寸来保证被加工孔的尺寸的，但铰孔的品9质要高得多。铰孔馀量对铰孔品质的影响很大，馀量太大，铰刀的负荷大，切削刃很快被磨钝，不易获得光洁的加工表面，尺寸公差也不易保证；馀量太小，不能去掉上工序留下的刀痕，自然也就没有改善孔加工品质的作用。一般粗铰馀量取为0.35－0.15mm，精铰取为0.15－0.05mm。铰孔尺寸精度一般为IT9－IT7级，表面粗糙度Ra一般为3.2－0.8μm。

孔加工精度等级

加工方案 公差等级 表面粗度Ra（μm）

适用范围

钻 IT13~IT11 20 加工未淬火钢及铸铁的实心毛坯，也可用於加工有色金属（表面粗糙度稍差），孔径<(15-20)mm
钻-铰 IT8-9 5.0-2.5
钻-粗铰-精铰 IT7-8 2.5-1.25
钻-扩 IT11 20-10.0 加工未淬火钢及铸铁的实心毛坯，也可用於加工有色金属（表面粗糙度稍差），但孔径>(15-20)mm
钻-扩-铰 IT8-9 5.0-2.5
钻-扩-粗铰-精铰 IT7 2.5-1.25
钻-扩-机铰-手铰 IT6-7 0.63-0.160
钻-（扩）-拉 IT6-7 2.5-0.160 大批大量生产（精度视）除淬火钢外各种材料，毛坯有铸出孔或锻出孔
粗镗（或扩孔） IT11-13 20-10.0
粗镗(粗扩)-半精镗(精扩) IT8-9 5.0-2.5
粗镗(扩)-半精镗(精扩)-精镗(铰) IT7-8 2.5-1.25
粗镗(扩)-半精镗(精扩)-精镗-浮动镗刀块精镗 IT6-7 1.25-0.63
粗镗(扩)-半精镗-磨孔 IT7-8 1.25-0.32 主要用於加工淬火钢，也可用於不淬火钢，但不宜用於有色金属
粗镗(扩)-半精镗-粗磨-精磨 IT6-7 0.32-0.160
粗镗-半精镗-精镗-金刚镗 IT6-7 0.63-0.080 主要用於精度要求较高的有色金属加工
钻-（扩）-粗铰-精铰-珩磨钻-（扩）-拉-珩磨粗镗-半精镗-精镗-珩磨 IT6-7 0.32-0.040 精度要求很高的孔
以研磨代替上述方案的珩磨 IT6以上 0.160-0.010
资料来源：网路汇整
