2016-09-12

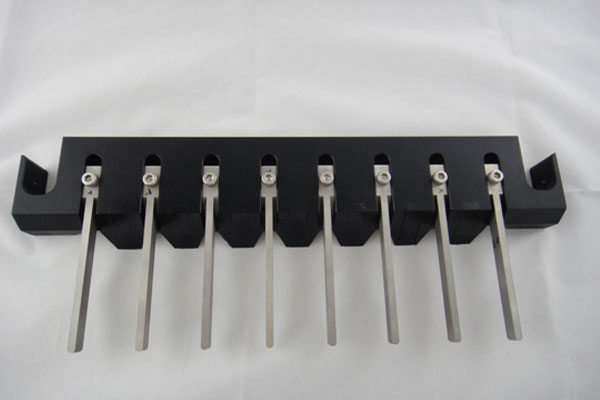

专用引导切削成型刀具开发专案

奈米核壳粒子-ACF粒子SEM照片简说

目的：

配合厂商开发专用机台，切割铝材料，铜材料，复合塑胶材料，进行特殊形状刀具开发！

设计：

根据客户需求，进行工件图面研讨，刀具设计概念，引导工件就原点进行定位，用引导针让材料进入後，进行雷射定位後，坐双层定位设计，刀具在做切削後，利用线性滑轨与定位差，完成材料切割。

难度：

  • 刀具与治具结合需要用到真空焊接炉，问题真空炉空间要特大，难度高！！
  • 刀具锐利度根据工件图面特殊设计，分段研磨。
  • 治具组装需要配合机台雷射定位，公差很小约在0.005mm。
  • 先前刀具设计沟通与机台设备商讨论，挑灯夜战辛苦！！
  • 制具从旧版四点定位更新成三点定位比，所短工件定位时间。

优点：

  • 当材料利用双层定位，可以确保大量生产时，尺寸误差小。
  • 可以大量生产工件所短时间。
  • 切削刀具寿命延长。
  • 刀口几何不容易变形。
  • 产能增加
  • 可以适用3~4种不同材料切割。如：铝材料，铜材料，纤维复合材料等。
