铣刀的选用 Part-2

铣刀和刀具的选用 Part-2

继上一篇介绍铣刀的选用後，这篇要继续介绍以铣刀之外型与用途分类。

以铣刀之外型与用途分类，可分为平铣刀丶侧铣刀丶角铣刀丶型铣刀丶端铣刀丶T型槽铣刀丶半月键座铣刀丶鸠尾槽铣刀丶以及面铣刀。

  1. 平铣刀（plain milling cutter）：

    在圆筒形的圆周上制出切削刃，以用来铣切工件的水平面者，称为平铣刀..a之铣刀的切削刃与轴线平行者适用於轻铣削用，因铣削时切屑会全部进入切屑槽内，使铣刀跳动，故不适於重切削..)图与(c)图之切削刃为螺旋形，铣削时可有一个以上的切刃同时与工作面接触，切削状况较稳定..)图之螺旋角较大，对切屑有较佳的剪断作用，可减少铣切时震动，产生较光滑的平面，故可用在粗重切削或硬材料之切削..)图之螺旋角较小，适於作中切削量的铣切或精光工作表面用。

    (a)轻型平铣刀 (b)重切削用平铣刀 (c)精切削用平铣刀
    轻型平铣刀,铣刀和刀具的选用 重切削用平铣刀,铣刀和刀具的选用 精切削用平铣刀,铣刀和刀具的选用
  2. 侧铣刀（side milling cutter）：

    侧铣刀因其侧面也有切刃而得名，依刀刃分布的情形可分为平面侧铣刀丶半侧铣刀丶交错刀刃侧铣刀及联锁侧铣刀四种，如下图所示。

    平面侧铣刀（如下图(a)所示）在圆周上及两侧均有刀刃，可用於铣槽丶铣平面及骑铣。

    半侧铣刀（如下图(b)所示）在圆周上及单侧上布有刀刃，用於重铣削端面..的刀刃可在左侧或右侧，故若以左右侧铣刀各一，中间装置一平铣刀，则可作排铣工作。

    若切刃在两侧面上依次交错出现，螺旋角亦相对交错者称交错刀刃侧铣刀（如下图(c)所示），可使铣削力降低，震动减少，常用於沟槽之高速及深进刀铣切。

    如下图(d)所示为联锁侧铣刀，系将左丶右侧铣刀合并成一体，圆周上的刀刃斜角亦相对，则使轴向推力相互抵消，可作正确的沟槽铣削工作。

    (a)平面 (b)半侧铣刀 (c)交错侧铣刀 (d)联锁侧铣刀
    平面,铣刀和刀具的选用 半侧铣刀,铣刀和刀具的选用 交错侧铣刀,铣刀和刀具的选用 联锁侧铣刀,铣刀和刀具的选用
  3. 角铣刀（angular cutter）：

    切刃既不平行亦不垂直於铣刀轴之铣刀称为角铣刀..为单侧角铣刀及双侧角铣刀，如下图所示，用於铣削角面，如V 形沟槽丶锯齿状丶斜面及铰刀刃齿等。

    单侧角铣刀之切刃在圆锥面上，平面上可以有切刃或无切刃，亦可在左侧或右侧（如下图a所示）..与锥面所成的角度即为铣刀称呼角度，如45°丶50°丶60°丶70°丶80°等。

    双侧角铣刀之切刃在两相交的锥面上，两侧之角度可以相等或不相等（如下图(b)所示）..边角度相等则以夹角大小称呼之，如45 ° 丶60 ° 丶或90° 等，如两边角度不相等则以各角度大小称呼之，如12 ° 〜53 ° 丶120 ° 〜58 °丶12 ° 〜63 °丶120 ° 〜68 ° 丶或12°〜730°等。

    (a)单侧角铣刀 (b)双侧角铣刀
    单侧角铣刀,铣刀和刀具的选用 双侧角铣刀,铣刀和刀具的选用
  4. 切割铣刀（metal slitting saw）：

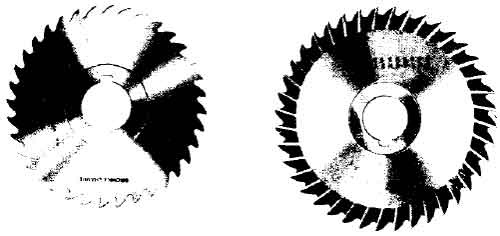

    用於铣切狭槽或切割金属之铣刀称切割铣刀，如下图所示：

    切割铣刀,铣刀和刀具的选用
  5. 型铣刀（formed cutter）：

    依铣刀切刃外型，铣出与其相反形状之工件，适合於大量生产用，下图所示者为三种常用之型铣刀，即铣削半圆凹面的凸面铣刀（convex milling cutter，下图(a)所示）丶铣削半圆凸面的凹铣刀（concave milling cutter，如下图(b)所示）及铣削齿轮用的齿轮型铣刀（如下图(c)所示）。

    (a)凸面型铣刀 (b)凹面型铣刀 (c)齿轮型铣刀
    凸面型铣刀,铣刀和刀具的选用 凹面型铣刀,铣刀和刀具的选用 齿轮型铣刀,铣刀和刀具的选用
  6. 端铣刀（end mill）：

    端铣刀的端面及周边上均有切刃，端面上的切刃作用有如钻头，周边之切刃有如竖立的平铣刀，故端铣刀可用於铣削平面丶沟槽丶轮廓等。

    如下图(a)所示为直柄端铣刀，通常使用弹簧筒夹夹持（如下图(c)所示）..(b)所示为锥柄端铣刀，有标准的（NC）或白氏（B & S）标准等视其尺寸大小可直接套於铣床主轴孔或刀轴孔..端铣刀形状与侧铣刀类似，其外径一般为50mm 以上，需使用刀柄安装（如下图(d)所示）。

    (a)直柄端铣刀 (b)锥柄端铣刀 (c)端铣刀夹头 (d)套壳铣刀刀轴
    直柄端铣刀,铣刀和刀具的选用 锥柄端铣刀,铣刀和刀具的选用 端铣刀夹头,铣刀和刀具的选用 套壳铣刀刀轴,铣刀和刀具的选用

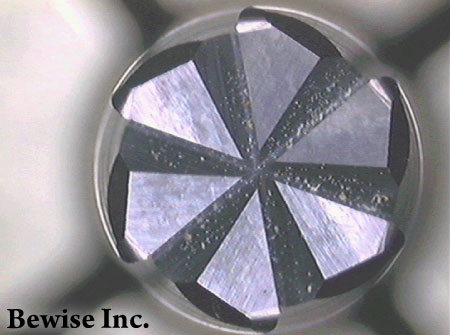

    端铣刀周边切刃通常具有螺旋线，可使切削较稳定..刃数可有二丶三丶四丶六切刃等形式，二切刃铣刀之两沟槽在端面相交成两切刃口通过中心线（如下图左所示），使端铣刀犹如钻头可直接对工件钻孔..孔深度不超过铣刀半径时，就可利用圆周面之刀齿直接铣沟槽..端铣刀之端面有中心孔（如下图右所示），不能以端面之切齿直接钻孔，只能利用圆周之刃齿从工件边铣削。

    二切刃铣刀/四刃端铣刀,铣刀和刀具的选用
  7. T型槽铣刀（T-slot cutter）：

    两侧面及圆周面均有刀齿，并具有标准锥柄可套入接头再装入主轴..铣刀或侧铣刀在工件上铣削一垂直狭槽後，再用T 型槽铣刀在底部铣创较宽的水平槽，即成为T 型槽（如下图所示）..型槽铣刀刃部宽为3〜10mm，直径为10〜50mm。

    T型槽铣刀,铣刀和刀具的选用
  8. 半月键座铣刀（woodruff keyseat cutte）：

    与侧铣刀相似，但仅圆周面上有切刃，且具有刀柄，用於铣切工件轴上的半月型键座，如下图所示。

    半月键座铣刀,铣刀和刀具的选用
  9. 鸠尾槽铣刀（dovetail milling cutter）：

    用以加工鸠尾座及鸠尾槽的铣刀，如下图所示。

    鸠尾槽铣刀,铣刀和刀具的选用
  10. 面铣刀（face milling cutter）：

    面铣刀很像套壳端铣刀，但面铣刀外径在150nm 以上，利用套杆装在铣床主轴口，面铣刀用於铣平面其工作类似龙门刨床..刀圆周上刀齿作主要铣削工作，而平面上刀齿作精削修光工作..(a)所示为高速度钢刀片之面铣刀盘，下图(b)为装碳化钨刀片之面铣刀盘。

    (a)高速钢面铣刀盘 (b)碳化钨面铣刀盘
    高速钢面铣刀盘,铣刀和刀具的选用 碳化钨面铣刀盘,铣刀和刀具的选用

综合上一篇来说：

  • 一般铣刀的材料与使用的场合如下
    1. 高速钢铣刀：适合一般用途，使用最广。
    2. 碳化物铣刀：适合高速切削。
    3. 非铁金属铸造合金铣刀：适合重切削。
  • 端铣刀的刀柄有以下两种形式
    1. 直柄端铣刀
    2. 锥柄端铣刀
  • 常见的成形铣刀如下
    1. 凸面型铣刀
    2. 凹面型铣刀
    3. 齿轮型铣刀
    4. 鸠尾座铣刀
    5. 半月键铣刀
文章参考来源 - 职业训练局
